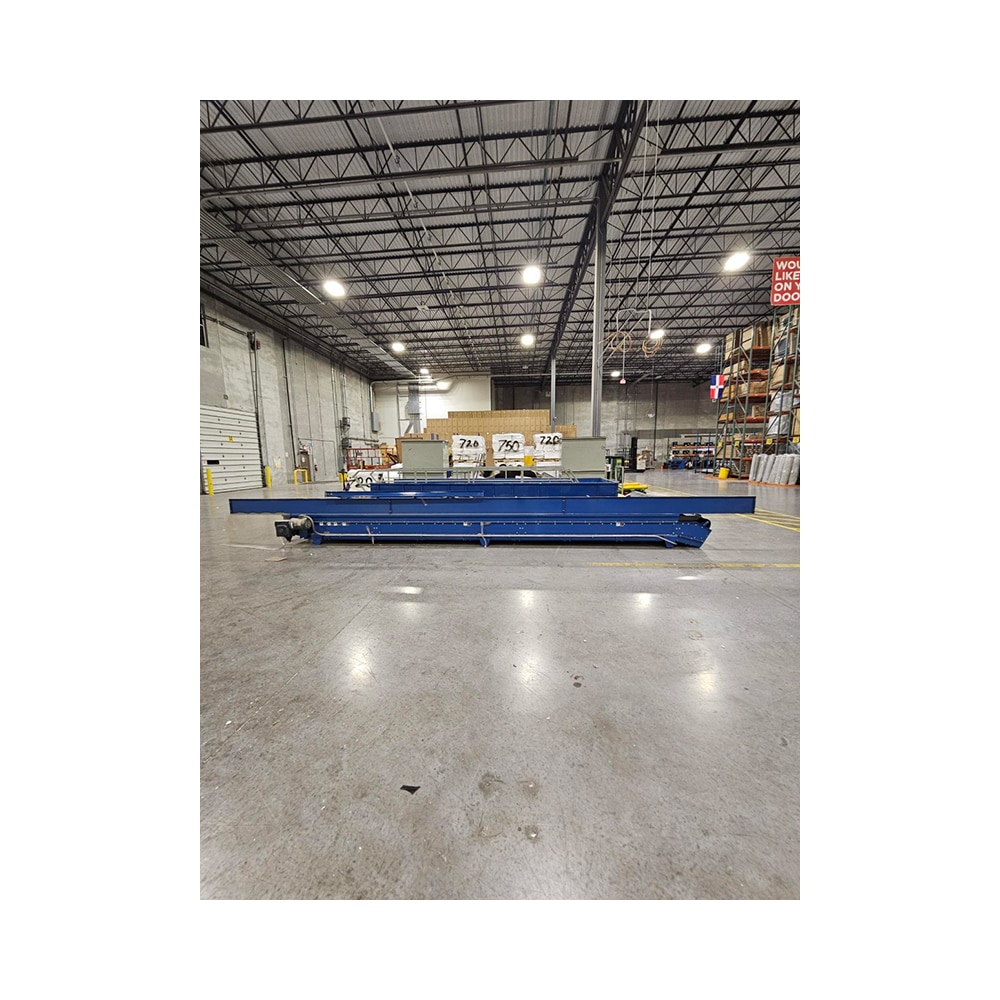

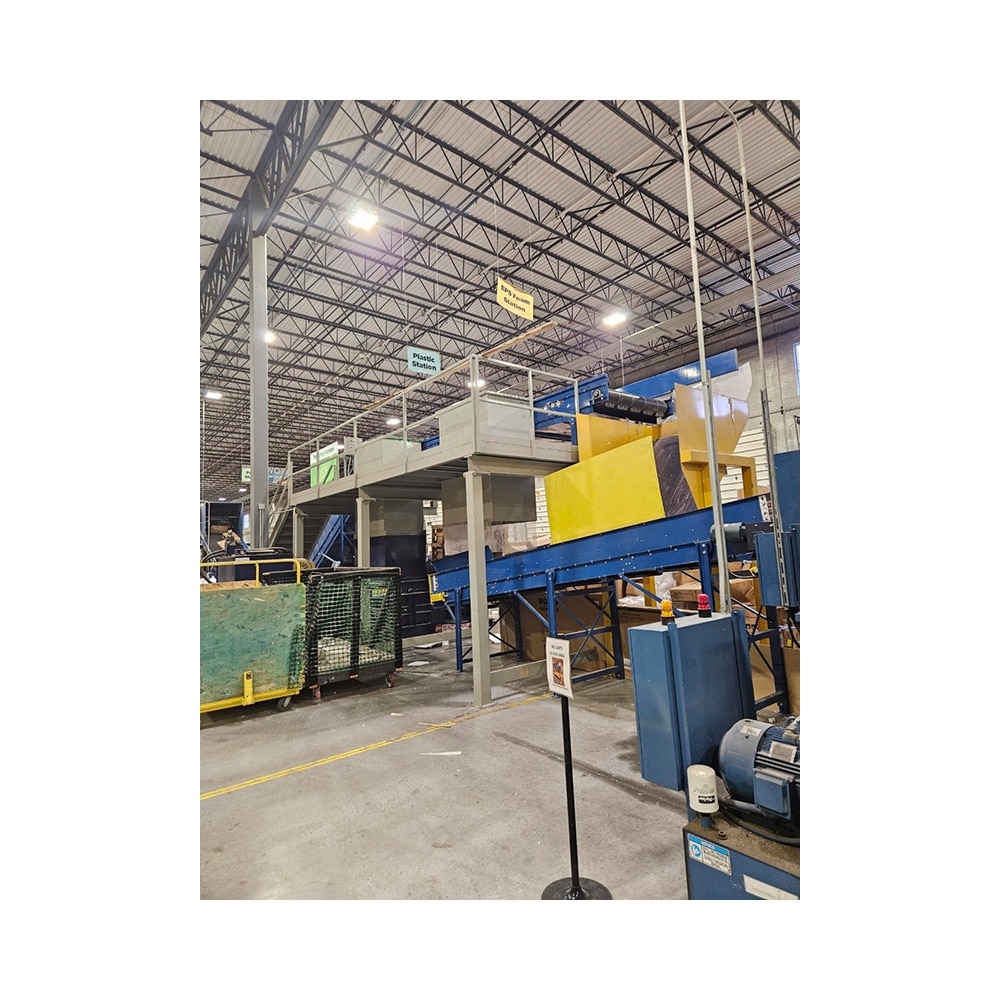

MODEL 800 SLIDER BED CONVEYOR (-A) 2022

PULLEY DIAMETER: 8″

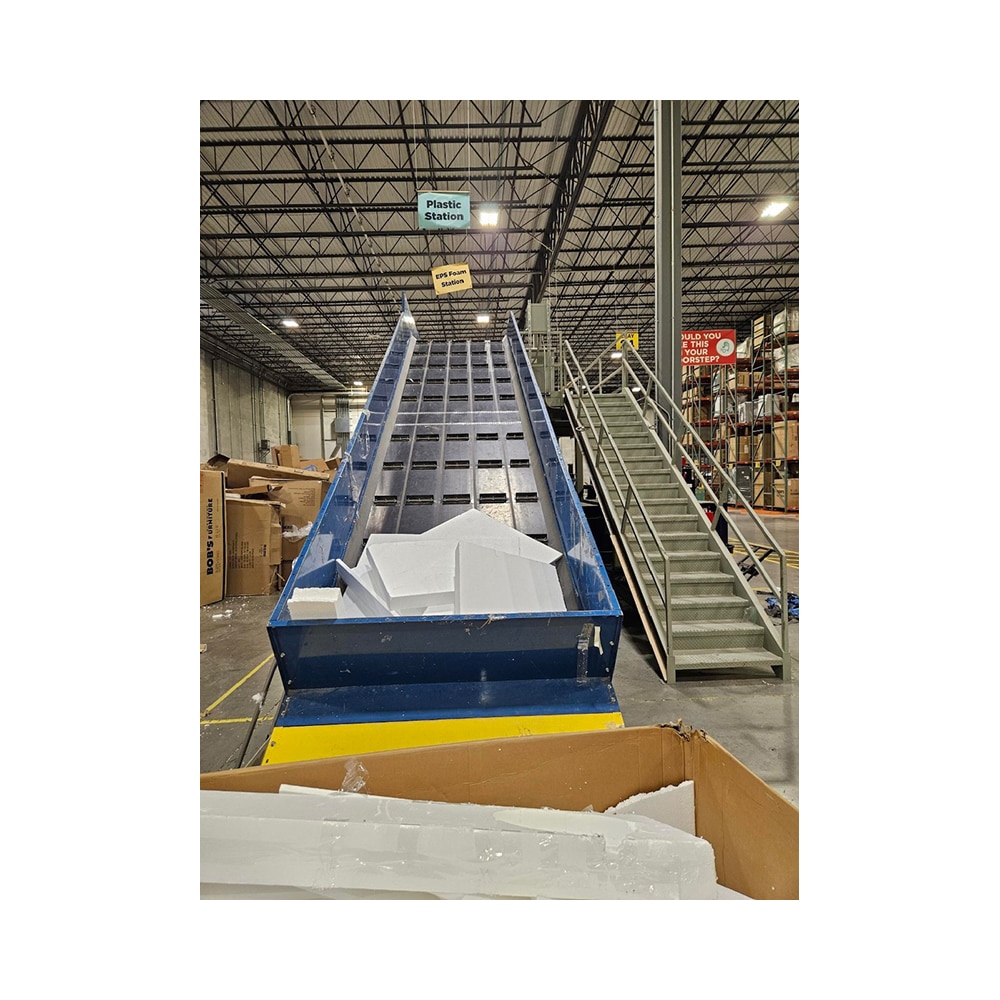

INCLINE LENGTH: 23′ 6″
UPPER HORIZONTAL LENGTH: 24′
CURVE ANGLE: 30
FRAME CONSTRUCTION: 10 GAUGE BOLT-TOGETHER
EFFECTIVE WIDTH: 60″
BELT: PVC 120 BLACK SMOOTH TOP
CLEATS: 2″ HIGH BOLT ON SEGMENTED CLEATS ON 24″
CENTERS
SIDE SKIRTS: 24″ HIGH ON INCLINE – 6″ HIGH ON RIGHT
SIDE OF UPPER HORIZONTAL – 24″ HIGH ON LEFT SIDE OF
UPPER HORIZONTAL
BELT RETURN: BOTTOM PAN
BELT SPEED: 20- 80 FPM VARIABLE SPEED
DRIVE MOUNT: SHAFT MOUNT – LEFT HAND
DRIVE: 3 HP TEFC 460V 3 PHASE

CONTROLS: AC VFD CONTROL PANEL – PULL CORD ESTOP
INFEED HEIGHT: SETTING ON FLOOR
DISCHARGE HEIGHT: 12′ 5″
SUPPORTS: YES

ADDITIONAL FEATURES:
PVC SIDE GUIDES FULL LENGTH

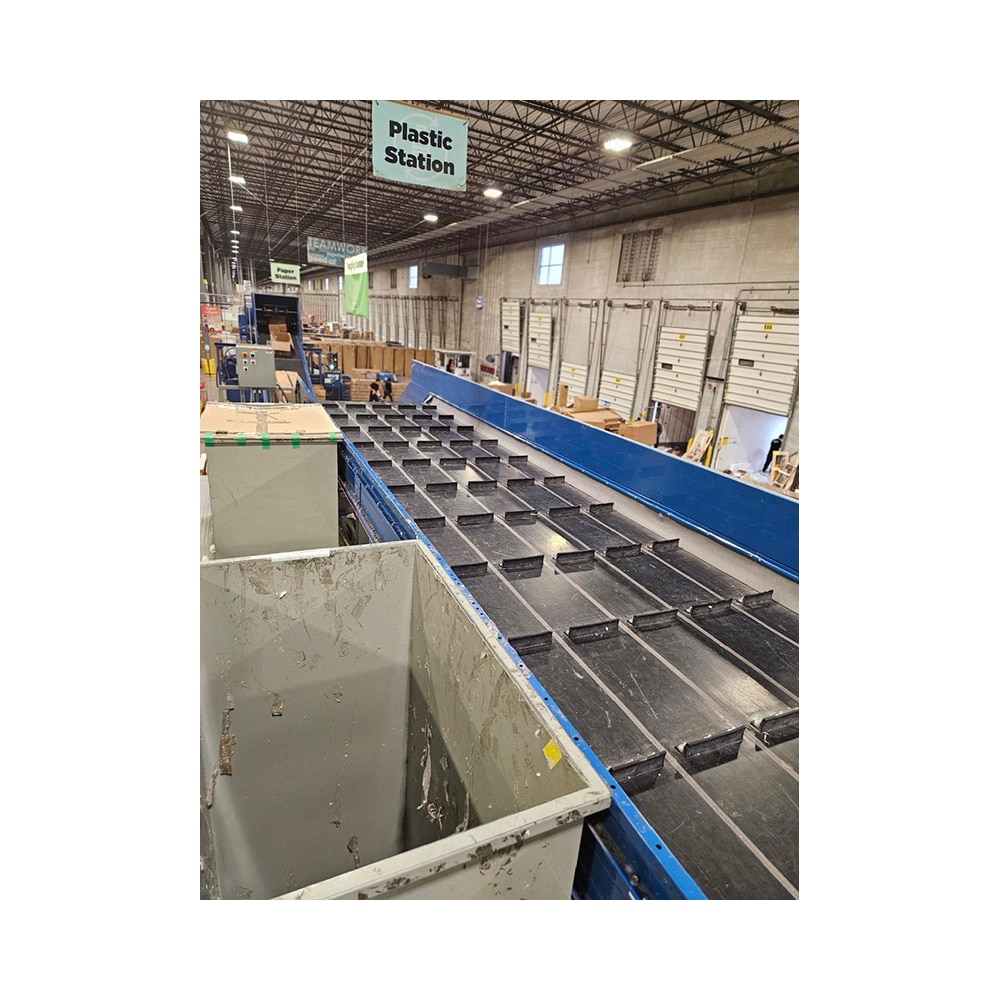

BELLY REST STYLE SKIRTS SORT AREAS
DISCHARGE CHUTE 48″ X 40″ W/ VYNIL CURTAIN
